热处理温度对氧化铝微粉的体积密度及线收缩率

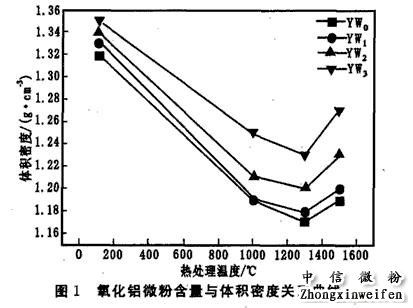

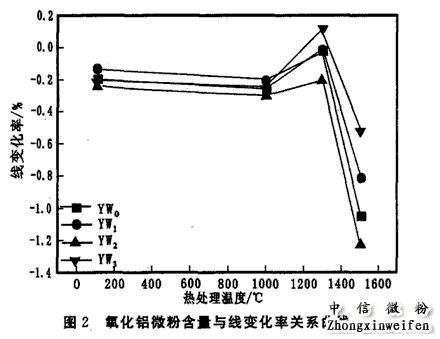

        由氧化铝微粉含量与体积密度干系曲线图和氧化铝微粉含量与线转变率干系曲线图我们能够看出，含有差别含量氧化铝微粉试样经由差别热处理温度后的体积密度和线转变率。由图一能够看出，试样经由110℃烘干后，再经由1000℃、1300℃和1500℃热处理，四组试样的体积密度跟着热处理温度的提高均出现先减小后增大的转变规律，而且跟着氧化铝微粉含量的增添，体积密度增大。那是应为正在超轻氧化铝质骨料与骨料之间存在有大量的孔隙，氧化铝微粉进进到那些孔隙中，跟着氧化铝微粉含量的增添，那些孔隙被充填得越密实，是以质料的体积密度跟着氧化铝含量的增添而增添。然则作为隔热质料，质料的体积密度不该太大，不然就会因质料的导热率增大而影响隔热结果。由图二能够看出，试样经由110℃烘干后，再经由1000℃、1300℃和1500℃热处理，4组试样的线紧缩率跟着热处理温度的提高均出现先增大后减小再增大的转变规律，图中的YW3试样经由1300℃热处理后，出现收缩的变化。四组试样跟着氧化铝微粉含量的增添线转变率不具有规律性，图中的YW2试样经由热处理温度后的线紧缩率均略大一些。
        经过对含氧化铝微粉料热处理实验，研讨了两种不一样粒径的氧化铝微粉对铝矾土基喷涂料功能的影响。结果表明：粒度较小的氧化铝微粉能使系统在1300℃时发生较多的莫来石相，然后致使试样线改变减小，但在1500℃时，其相对优秀的促烧结功能又使试样线改变变大。不一样热处理温度下，粒度较小的氧化铝微粉能明显提高矾土基喷涂料的体积密度、常温抗折强度和耐压强度。（如有侵权，请联系本站，我们会及时处理）
